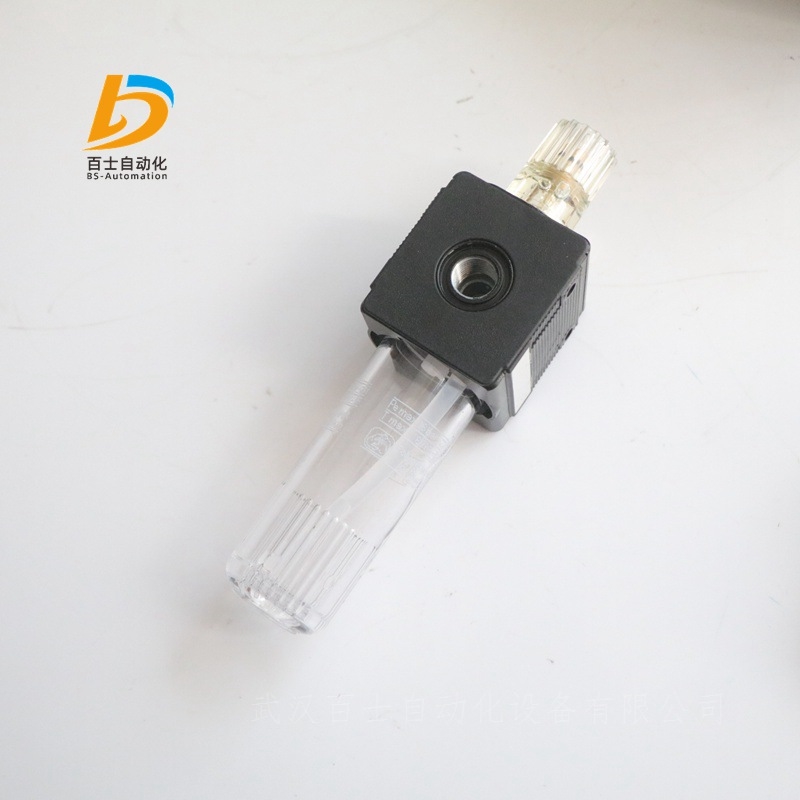

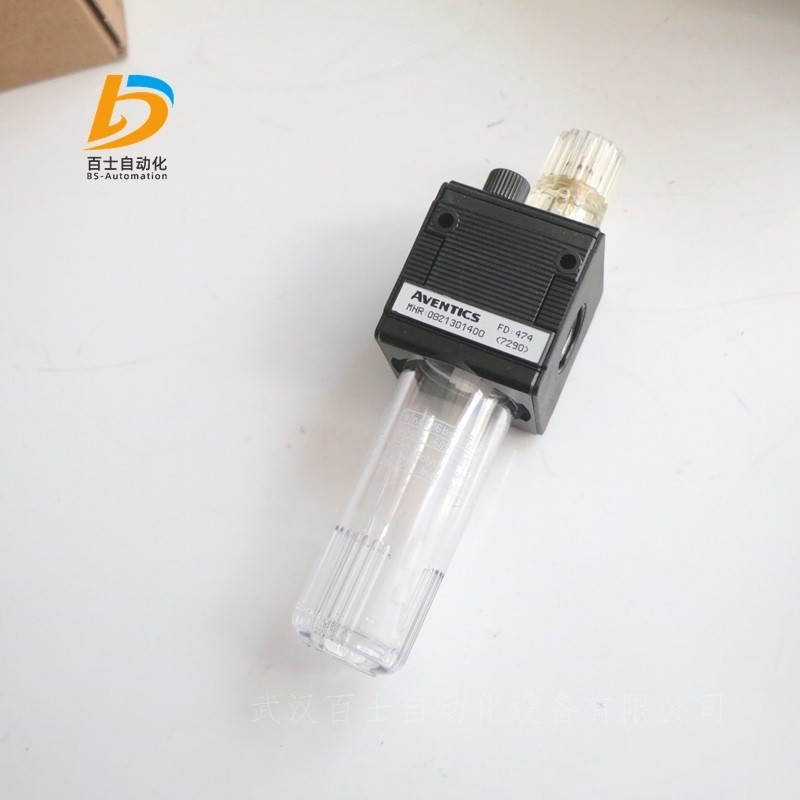

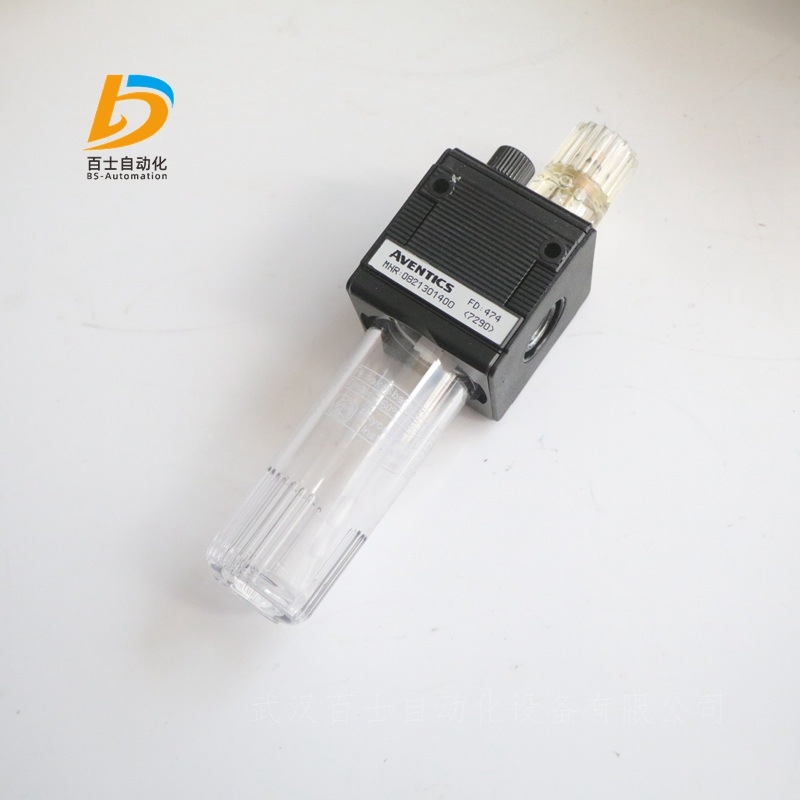

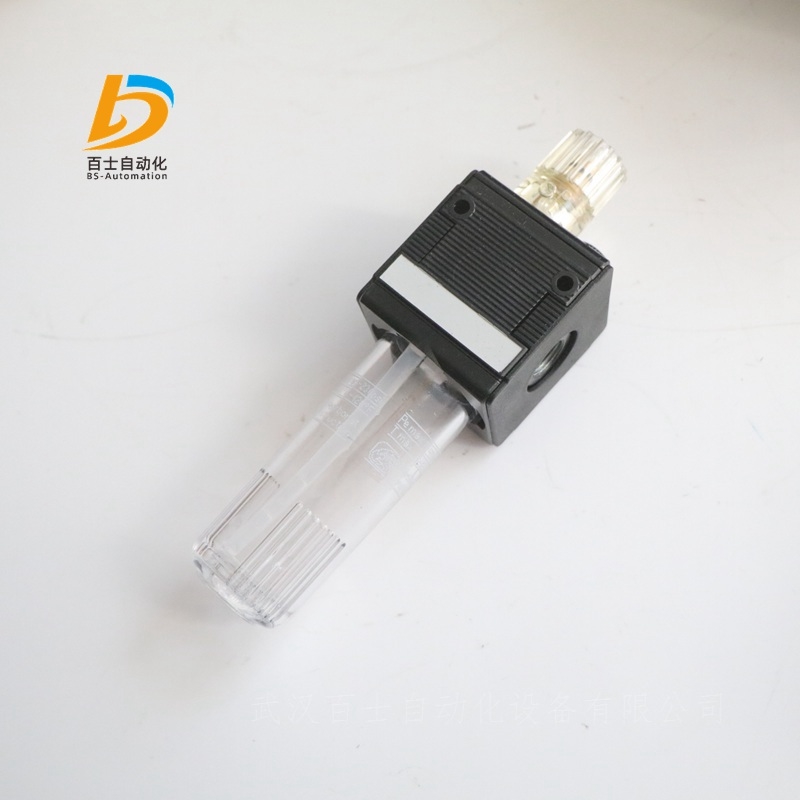

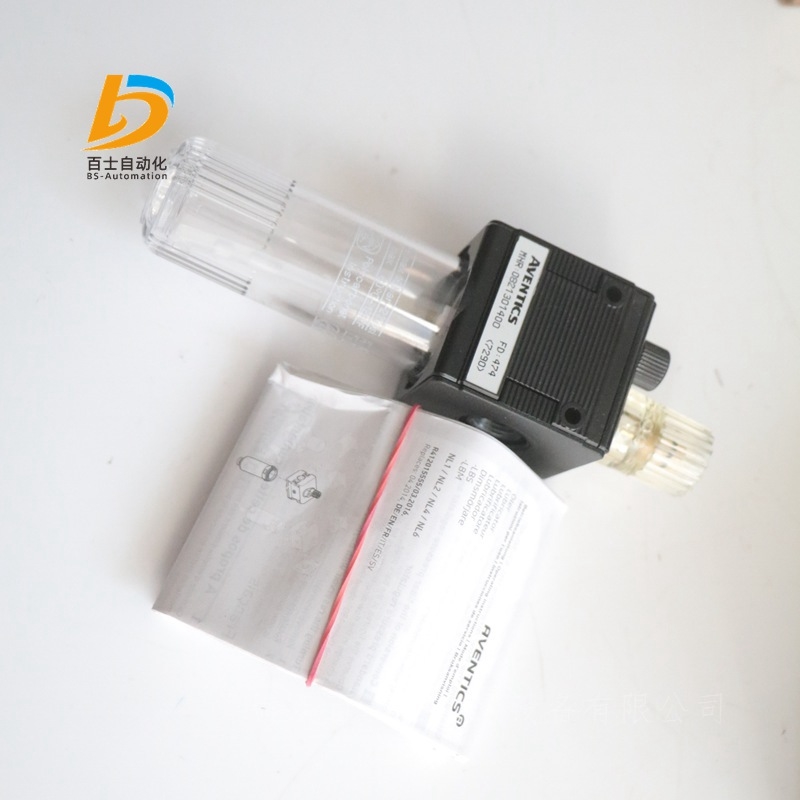

AVENTICS喷雾润滑器0821301400

AVENTICS喷雾润滑器0821301400，武汉百士自动化设备有限公司主营供应产品，产品实拍图片，质量保障，放心采购；欢迎新老客户咨询购买！

安沃驰AVENTICS标准-喷雾润滑器, 系列 NL2-LBS 0821301400

NL2-LBS-G014-PNB-ON

AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或*型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。

规格

组成部分油雾器

气杯PC材质的容器，没有保护篮

压缩空气连接G 1/4

额定流量Qn1800 l/min

安装位置垂直

小运行压力0.5 bar

大运行压力16 bar

低环境温度-10 °C

高环境温度60 °C

介质压缩空气, 中性气体

加油方式手动加油

油雾器的集水杯容积50 cm3

加油速度为每分钟1000升1-2 滴

功能油雾润滑器

功能可以组装成块

重量0.327 kg

材料：外壳压铸锌

材料 正面板丙烯腈合成材料

密封件材料丙烯树胶

材料 气杯聚碳酸酯

特点

易于装配

提供手动、半自动或全自动冷凝液排放

提供透明储液器

错齿式，易于维护

安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS R412007231

AS3-LBS-G012-PBP-LA

AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。

规格

组成部分标准-喷雾润滑器

压缩空气连接G 1/2

额定流量Qn8000 l/min

安装位置垂直

小运行压力0.5 bar

大运行压力16 bar

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

介质中性气体, 压缩空气

合格证书适合ATEX

ATEX适合ATEX

加油方式运行时的半自动加油, 手动加油

油雾器的集水杯容积80 cm3

气杯PA材质的容器，配有PA金属材质的保护篮

防护罩带有保护杯

加油速度为每分钟1000升1-2 滴

功能油雾润滑器

功能可以组装成块

重量0.343 kg

材料：外壳聚酰胺

材料 正面板丙烯腈合成材料

密封件材料丙烯树胶

材料 螺纹管套压铸锌

特点

该模块化多功能系列产品可以融合各种功能

紧凑的尺寸节省了空间

减少能耗

质量轻

易于使用的设计

的安全组件，可靠又安全

简化装配，减少维护工作量

安沃驰AVENTICS调压阀, 系列 AS2-RGS R412006120

AS2-RGS-G038-GAN-100

规格

功能标准型压力调节器

组成部分调压阀

接口G 3/8

Qn =2700 l/min

安装位置任意

调节器型号隔膜式调压阀

压力调节范围 min.0.5 bar

压力调节范围 max.10 bar

小运行压力0.5 bar

大运行压力16 bar

低环境温度-10 °C

高环境温度50 °C

操作机械式

ATEX适合ATEX

合格证书适合ATEX

调整功能带二次排气

调节器型号可以组装成块

压力输送单的

封闭方式，封闭类型锁定式

封闭方式，封闭类型用于挂锁

介质压缩空气, 中性气体

介质温度小值-10 °C

介质温度大值50 °C

重量0.248 kg

材料：外壳聚酰胺

特点

该模块化多功能系列产品可以融合各种功能

紧凑的尺寸节省了空间

减少能耗

质量轻

易于使用的设计

的安全组件，可靠又安全

简化装配，减少维护工作量

安沃驰AVENTICS二位三通换向阀，电气操作, 系列 AS3-SOV R412007269

AS3-SOV-G012-024

AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。

规格

操作电子

额定流量Qn4500 l/min

压缩空气 接口 出口G 1/2

小运行压力2.5 bar

大运行压力10 bar

工作电压DC24 V

密封原理软密封

ATEXATEX 中可选

连接类型管式连接

组成部分二位三通换向阀，电气操作

可以组装成块可以组装成块

带有导线盒的基础阀门带有先导阀的基础阀

结构特点提动阀

低环境温度-10 °C

高环境温度50 °C

介质温度  小值-10 °C

介质温度  大值50 °C

介质中性气体, 压缩空气

颗粒大小 max.25 μm

压缩空气 接口 人口G 1/2

压缩空气连接 排气G 1/2

额定流量Qn 1 向 24500 l/min

额定流量 Qn 2 向 33200 l/min

功率 消耗 DC2 W

标准化电路接口ISO 15217

特点

该模块化多功能系列产品可以融合各种功能

紧凑的尺寸节省了空间

减少能耗

质量轻

易于使用的设计

的安全组件，可靠又安全

简化装配，减少维护工作量

安沃驰AVENTICS调压阀, 系列 AS3-RGS R412007109

AS3-RGS-G038-GAU-100

AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。

规格

功能标准型压力调节器

组成部分调压阀

接口G 3/8

Qn =4300 l/min

压力表带有压力表

安装位置任意

调节器型号隔膜式调压阀

压力调节范围 min.0.5 bar

压力调节范围 max.10 bar

  小运行压力0.5 bar

  大运行压力16 bar

  低环境温度-10 °C

  高环境温度50 °C

操作机械式

ATEX适合ATEX

合格证书适合ATEX

调整功能带二次排气

调节器型号可以组装成块

压力输送单的

封闭方式，封闭类型锁定式

封闭方式，封闭类型用于挂锁

介质中性气体, 压缩空气

介质温度  小值-10 °C

介质温度  大值50 °C

重量0.6 kg

特点

该模块化多功能系列产品可以融合各种功能

紧凑的尺寸节省了空间

减少能耗

质量轻

易于使用的设计

的安全组件，可靠又安全

简化装配，减少维护工作量

安沃驰AVENTICS二位三通截止阀R412006260

AS2-SOV-G014-MAN

AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。

规格

操作机械式

压缩空气 接口 出口G 1/4

小运行压力0 bar

大运行压力16 bar

操作元件管状端头

密封原理软密封

合格证书适合ATEX

ATEX适合ATEX

结构特点提动阀

封闭方式，封闭类型锁定式

封闭方式，封闭类型用于挂锁

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

介质压缩空气, 中性气体

颗粒大小 max.25 μm

压缩空气接口型号内螺纹

压缩空气 接口 人口G 1/4

压缩空气连接 排气G 1/4

额定流量Qn 1 向 22000 l/min

额定流量 Qn 2 向 3380 l/min

重量0.206 kg

材料：外壳聚酰胺

密封件材料丙烯树胶

特点

该模块化多功能系列产品可以融合各种功能

紧凑的尺寸节省了空间

减少能耗

质量轻

易于使用的设计

安全组件，可靠又安全

简化装配，减少维护工作量

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE R412007208

AS3-FRE-G038-GAU-080-SSS-AC-05.00

AVENTICS AS3 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。

规格

组成部分过滤器-调压阀

接口G 3/8

额定流量Qn5100 l/min

过滤器气孔直径5 μm

清除冷凝物全自动，无压关闭

压力表带有压力表

小运行压力1.5 bar

大运行压力16 bar

低环境温度-10 °C

高环境温度50 °C

材料：外壳聚酰胺

密封件材料丙烯树胶

合格证书适合ATEX

透视玻璃配有可视玻璃

ATEX适合ATEX

压力调节范围 min.0.5 bar

压力调节范围 max.8 bar

封闭方式，封闭类型锁定式

锁定式用于挂锁

结构特点一个整体的

结构特点可以组装成块

压力输送单的

安装位置垂直

调节器型号隔膜式调压阀

调整功能带二次排气

特点

该模块化多功能系列产品可以融合各种功能

紧凑的尺寸节省了空间

减少能耗

质量轻

易于使用的设计

安全组件，可靠又安全

简化装配，减少维护工作量

安沃驰AVENTICS精密调压阀, 系列 NL4-RGP 0821302513

NL4-RGP-G012-GAN-MAN-100-SS

AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或*型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。

规格

功能精密型压力调节器

组成部分精密调压阀

接口G 1/2

Qn =6000 l/min

安装位置任意

调节器型号隔膜式调压阀

压力调节范围 min.0.5 bar

压力调节范围 max.10 bar

小运行压力0.5 bar

大运行压力16 bar

低环境温度-10 °C

高环境温度60 °C

操作机械式

ATEX适合ATEX

合格证书适合ATEX

调整功能带二次排气

调节器型号可以组装成块

压力输送单的

自通风耗用量 qv 大2.6 l/min

介质压缩空气, 中性气体

建议的初级过滤5 μm

介质温度小值-10 °C

介质温度大值60 °C

重量0.867 kg

材料：外壳压铸锌

安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB 0822340001

TRB-DA-032-0025-0122111100000000000000-B

安沃驰 TRB 系列 (ISO 15552) 气缸经常用于需要重型气缸的行业，如木材与铝材、钢铁与汽车、重型机械和采矿等等。

规格

标准ISO 15552

活塞- φ32 mm

行程25 mm

实用原则双作用式

缓冲气动

缓冲可调节的

磁性销钉带磁性活塞

合格证书ATEX 中可选

ATEXATEX 中可选

防尘圈材料聚氨酯

确定活塞推力的压力6,3 bar

缩回运动的活塞力435 N

伸出运动的活塞力505 N

低环境温度-20 °C

高环境温度80 °C

小运行压力1.5 bar

大运行压力10 bar

接口G 1/8

活塞杆螺纹M10x1,25

缓冲长度16.5 mm

缓冲能量4.8 J

重量 0 mm行程0.46 kg

重量 +10 mm行程0.024 kg

大行程1600 mm

介质温度小值-20 °C

特点

提供 32 mm 至 125 mm 直径的活塞

气动缓冲

附加弹性缓冲

提供多种刮刀模块

您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期

配置器中提供各种变型和配件

安沃驰AVENTICS二位五通换向阀, 系列 TC15 0820058211

TC15-5/2XX-SR-024DC-I-M8X1_4P-SGL

规格

操作电子

额定流量Qn1500 l/min

换向原理5/2

压缩空气 接口 出口G 1/4

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸M8

电气连接 极数4-針

操作元件单线圈

密封原理软密封

先导内部

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

复位装置带弹簧复位

控制压力小3 bar

大控制压力10 bar

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

安沃驰AVENTICS三位五通换向阀, 系列 CD02-AL 0820039945

CD02-5/3PC-NONE

规格

额定流量Qn250 l/min

换向原理5/3

结构中位增压

压缩空气 接口 出口VDMA 02底板

小运行压力2.2 bar

大运行压力10 bar

电气连接2

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

密封原理软密封

先导外部的

标准ISO 15407-1

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

组合原理（闭锁原理）底板原理

连接类型底板连接

压缩空气 接口 人口VDMA 02底板

压缩空气连接 排气VDMA 02底板

压缩空气连接 先导 排气VDMA 02底板

带有导线盒的基础阀门不带先导阀的基阀

尺寸18 mm

控制压力小2.2 bar

大控制压力10 bar

低环境温度0 °C

高环境温度50 °C

特点

尺寸为 18 mm 的标准化阀门系统

灵活且功能*

通过在线配置器轻松灵活地进行特定个性化配置

可以组合 CD01-PA 使用

安沃驰AVENTICSAVENTICS 二位五通换向阀, 系列 IS12, 尺寸1 0820024004

ED 5/2 ISO1 110/50

规格

额定流量Qn1060 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力2 bar

大运行压力10 bar

工作电压 AC110 V

工作电压 AC110 V

电压偏差AC 50 Hz-10% / +10%

电压偏差AC 60 Hz-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

操作元件单线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度30 mm

阀门结构形式滑阀，正重叠

组合原理（闭锁原理）单重底板原理

连接类型底板连接

复位装置带空气弹簧复位

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板

特点

Qn 大为 2500 l/min

电气控制

气动控制

宽度：42 mm、56 mm

安沃驰AVENTICS三位五通换向阀, 系列 IS12, 尺寸1 0820027275

DISTRIBUTEUR ELECT ISO1 DVV3 5/3

安沃驰 IS12 系列符合 ISO 5599-1 阀门标准。该系列提供 IOS1 和 2 尺寸、带 Form A 或中心 M12 连接器的电气受控 ISO 阀门。

规格

额定流量Qn880 l/min

换向原理5/3

结构中位封闭

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力2.5 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式

电气连接 类型多芯插头

电气连接 尺寸M12

电子连接3-針

操作元件双线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

组合原理（闭锁原理）单重底板原理

连接类型底板连接

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板

功率 消耗 DC0.35 W

特点

Qn 大为 2500 l/min

电气控制

气动控制

宽度：42 mm、56 mm

安沃驰AVENTICS二位三通换向阀, 系列 DO30 0820019985

DO30-3/2NC-CNOM

规格

操作电子

换向原理3/2

压缩空气 接口 出口CNOMO

小运行压力0 bar

大运行压力10 bar

手动控制装置按钮式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

密封原理软密封

ATEX适合ATEX

标准CNOMO / NFE 49-003-1

预控阀的宽度30 mm

阀门结构形式提动阀

带有导线盒的基础阀门不带线圈的基阀

连接类型带管接头的板式阀门

复位装置带弹簧复位

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

压缩空气 接口 人口CNOMO

特点

提供多种连接方案

组装在端子排上

广泛的电压范围

提供 ATEX 认证型号

安沃驰AVENTICS二位三通换向阀, 系列 DO30 0820019500

DO30-3/2NC-CNOM-230AC

规格

操作电子

换向原理3/2

压缩空气 接口 出口CNOMO

小运行压力0 bar

大运行压力10 bar

工作电压 AC230 V

电压偏差AC 50 Hz-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

密封原理软密封

标准CNOMO / NFE 49-003-1

预控阀的宽度30 mm

阀门结构形式提动阀

连接类型带管接头的板式阀门

复位装置带弹簧复位

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

压缩空气 接口 人口CNOMO

特点

提供多种连接方案

组装在端子排上

广泛的电压范围

提供 ATEX 认证型号

安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL 0820038155

CD02-5/2AS-110AC

规格

额定流量Qn450 l/min

换向原理5/2

压缩空气 接口 出口VDMA 02底板

小运行压力2 bar

大运行压力10 bar

工作电压 AC110 V

工作电压 AC110 V

电压偏差AC 50 Hz-10% / +10%

电压偏差AC 60 Hz-10% / +10%

手动控制装置按钮式

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

密封原理软密封

先导内部

标准ISO 15407-1

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

组合原理（闭锁原理）底板原理

连接类型底板连接

复位装置带弹簧复位/空气弹簧复位

压缩空气 接口 人口VDMA 02底板

压缩空气连接 排气VDMA 02底板

压缩空气连接 先导 排气VDMA 02底板

保持功率 AC 50 Hz1.6 VA

保持功率 AC 60 Hz1.4 VA

特点

尺寸为 18 mm 的标准化阀门系统

灵活且功能*

通过在线配置器轻松灵活地进行特定个性化配置

可以组合 CD01-PA 使用

安沃驰AVENTICS二位五通换向阀, 系列 CD07 5776600220

CD07-5/2XX-SR-024DC-I-NAMU

规格

操作电子

额定流量Qn1200 l/min

换向原理5/2

压缩空气 接口 出口普通底板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

电气连接 极数3-針

操作元件单线圈

密封原理软密封

先导内部

标准NAMUR

预控阀的宽度30 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

复位装置带弹簧复位

抗温性-25 °C 耐低温

控制压力小3 bar

大控制压力10 bar

低环境温度-25 °C

高环境温度50 °C

特点

坚固耐用的设计

在底板上组装

适用于的温度范围

耐电压波动

提供 ATEX 认证型号

安沃驰AVENTICS二位五通换向阀, 系列 CD04 5777150220

CD04-5/2XX-SR-024DC-I-G018-G018-EN175301

AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。

规格

操作电子

额定流量Qn900 l/min

换向原理5/2

压缩空气 接口 出口G 1/8

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, B型

电气连接 极数3-針

操作元件单线圈

密封原理软密封

先导内部

预控阀的宽度26 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

控制压力小3 bar

大控制压力10 bar

低环境温度-15 °C

高环境温度50 °C

介质温度小值-15 °C

介质温度大值50 °C

介质压缩空气

特点

坚固耐用的设计

在底板上组装

适用于的温度范围

耐电压波动

提供 ATEX 认证型号

安沃驰AVENTICS二位三通换向阀, 系列 579 5792200220

V579-3/2NC-DA06-024DC-1,2-RV4

规格

操作电子

额定流量Qn50 l/min

换向原理3/2

结构NC

压缩空气 接口 出口 6x1

小运行压力0 bar

大运行压力7 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

密封原理软密封

阀门结构形式提动阀

连接类型管式连接

复位装置带弹簧复位

组合原理（闭锁原理）终端阀门

可以组装成块可以组装成块

低环境温度-15 °C

高环境温度50 °C

介质温度小值-15 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 μm

压缩空气中的含油量 小.,0 mg/m3

特点

集成连接

提供单独或模块组装

电压范围广

适用于工业环境的系列

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸3 5813490650

V581-5/3CC-024DC-I3-2CNO-LBX-AA-X-C-T0

规格

额定流量Qn4100 l/min

换向原理5/3

结构中位封闭

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式, 按钮式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度30x22 mm CNOMO

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气M5

功率 消耗 DC2 W

流动电导系数C14.1 l/(s*bar)

尺寸ISO 3

控制压力小3 bar

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1 5811150130

V581-5/2SR-024DC-I1-1P15-LUA-PP-X-C-T0

规格

额定流量Qn1400 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

操作元件单线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度15 mm

阀门结构形式滑阀

组合原理（闭锁原理）单重底板原理

连接类型底板连接

复位装置带弹簧复位

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板

功率 消耗 DC2 W

流动电导系数C5.2 l/(s*bar)

尺寸ISO 1

AVENTICS安沃驰2x二位三通 换向阀, 系列 CD01-PA 5763950220

CD01 - 3/2OC - 024DC

规格

额定流量Qn1010 l/min

换向原理2x3/2

结构常关/常开

压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, C型

密封原理软密封

先导内部

合格证书不含LABS

标准ISO 15407-1

预控阀的宽度26 mm

阀门结构形式滑阀，正重叠

连接类型底板连接

压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板

压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板

压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板

压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板

功率 消耗 DC1.6 W

尺寸26 mm

控制压力小2.5 bar

大控制压力10 bar

低环境温度-15 °C

特点

尺寸为 26 mm 的标准化阀门系统

灵活且功能*

通过在线配置器轻松灵活地进行特定个性化配置

压力范围高达 16 bar

可以组合 CD02-AL 使用

安沃驰AVENTICS二位三通换向阀, 系列 ST 0820402005

VVST-3/2DM-LEV

安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。

规格

操作 机械式

额定流量Qn 280 l/min

换向原理 3/2

压缩空气 接口 出口 G 1/8

小运行压力 -0.95 bar

大运行压力 10 bar

操作元件 杠杆

密封原理 金属密封

结构特点 滑阀

底板连接 管式连接

封闭方式，封闭类型 不可锁定

操作力矩 小 0.02 Nm

低环境温度 -15 °C

高环境温度 80 °C

介质温度小值 -15 °C

介质温度大值 80 °C

介质 压缩空气

压缩空气中的含油量 小., 5 mg/m3

压缩空气中的含油量 大 25 mg/m3

颗粒大小 max. 5 μm

压缩空气接口型号 内螺纹

压缩空气 接口 入口 G 1/8

压缩空气连接 排气 G 1/8

安装螺钉 M4 带有内六角

拧紧螺栓的小扭力 2.5 Nm

特点

不锈钢外壳

金属对金属密封

提供多种机械操作元件

面板安装

AVENTICS喷雾润滑器0821301400
